網絡圖的種類
根據網絡計劃最終目標,可分為單目標網絡圖和多目標網絡圖兩大類。單目標網絡圖的最終目標只有一個,如建造某一建筑物,試制某一新產品,檢修某一設備等。多目標網絡圖的最終目標有好幾個,如同時生產幾種不同品種的產品,完成某建筑群的建設任務等。根據網絡圖中作業時間的估計性質來分,可分為肯定型和非肯定型兩種。肯定型網絡是指對各項作業時間可以估出確一切數值,而非肯定型網絡是指對各項作業時間難以估計確切值,而采取分別估計最短、最長和最可能三個持續時間,然后再求出加權平均作業時間。下面就單、雙代號網絡圖作一個對比分析。

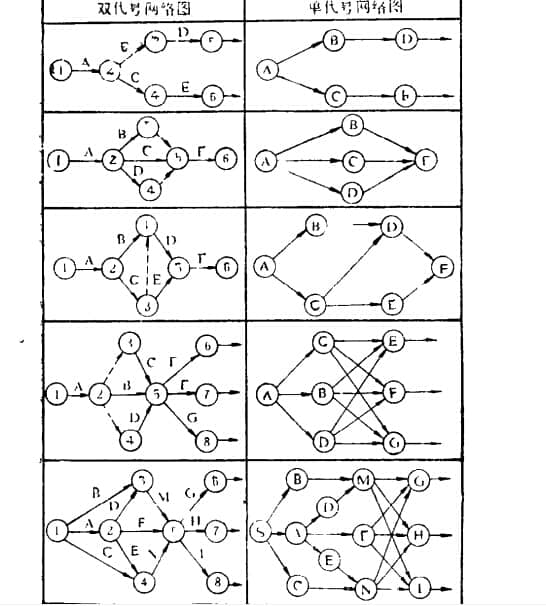

1、雙代號網絡圖。我們用一個箭線表示一項工序,工序名稱寫在箭線上,工序所需要的時間寫在箭線下。箭尾表示工序的開始,箭頭表示工序的結束,箭頭和箭尾畫上圓圈并編上號碼,用前后兩個圓圈中的編號來代表這項工序的名稱。由于采用兩個號碼來代表某項工序,因此這種表示方法叫做雙代號網絡圖。2,單代號網絡圖我們可以用一個圓圈代表一項工序,并將工序名稱寫在圓圈中。箭頭僅用來表示各工序之間的順序聯系。由于只用一個編號來代襲某項工序,因此這種表示方式,稱為單代號3,兩種網絡圖對比為了說明單代號網絡圖與雙代號網絡圖的區別,試以一組工序A, B, C, D, E, F...…為例,分別繪成單代號網絡圖與雙代號網絡圖,以供比較與參考,如表2-1所示。

雙代號網絡圖和單代號網絡圖,各有其優缺點,若以繪制網絡而言,對初學者,單代號網絡圖具有繪制方便,較易領會,便于修改等優點。因此許多新型網絡計劃如組合網絡法(CNT),決策關鍵路線法(DCPM)、圖解評審法(GERT)等等,都建立在單代號網絡圖基礎上。雙代號網絡圖的邏輯表達比較清楚,必要時可用箭線的長短來反映時間多少。但當邏輯關系比較復雜,必須增設虛工序時,往往使初學者發生一定的困難。但對工廠企業應用關鍵路線法來說,一般應采用雙代號網絡圖。
